摩托罗拉数字集群通信系统
摩托罗拉最常用的通信系统，有常规无线对讲系统，适用于普通商用项目，可以满足常规的民用项目要求；还有一种是无线集群通信系统，功能更强大，容纳用户更多，适用于大型企事业单位用，比如机场，公安消防类；今天就一起了解一下摩托罗拉数字集群通信系统，即是
capacityplus。
一、对讲机数字化是必然趋势
我们周围的所有电子设备都已经实现数字化。MOTOTRBO数字对讲机是常规对讲机的一次革命性飞跃。对讲机的数字化时代将由MOTOTRBO开始。
MOTOTRBO的出现会迅速改变人们以往对对讲机的认识和使用模式。相对于模拟对讲机数字机具有明显的优势、和良好的延展性。Capacityplus系统就是一种以数字机为基本平台的数字集群系统。（相当于简版的tetra系统）
1、RDAC 远程中继台诊断遥控软件
2、中继台热备份
3、增强的私密功能
4、VOX声控发射
5、混合方式优先扫描
6、更加便捷的编程软件
7、数字呼叫通话检测输出
8、车台分体安装配件
9、IP 多基站互联
二、capacityplus数字集群系统
该系统是单基站的数字集群系统，在mototrbo数字对讲电台上软件升级即可实现集群功能，不需要额外的集群控制器。最多支持12个话音集群信道，24个数据信道。特别适合用户容量1000个以内，并且需要频繁的数据传输业务的企业客户。
集群系统大大增加了原对讲机系统的容量，特别适合那些强烈需要扩容但没有频率资源或资源受限的客户。
像MOTOTRBO常规系统那样Capacity Plus的每个中继台支持两个时隙(逻辑语音信道)工作。传统的集群系统分为有专用控制信道系统和无专用控制信道系统，前者所有用户终端都守候在控制信道上，通话前必须向控制信道申请分配空闲信道，这种体制接续速度快，缺点是控制信道占用了系统资源。后者无控制信道，所有终端自动扫描空闲信道，没有占用系统资源但缺点是接续时间长。Capacityplus数字集群系统兼有以上两种集群的优点：全部时隙都可以做话务信道，不用扫描，因此接续速度快。
1、Capacity Plus的关键点----休闲时隙
休闲时隙是系统中动态的守候时隙，可以是系统中的任何时隙。在系统运行时休闲时隙频繁切换，所有空闲对讲机全部守候在休闲时隙上，所有新的语音呼叫都从休闲时隙开始。当新的呼叫开始时，休闲时隙会转移到另一个空闲的时隙上形成新的休闲时隙，并通知所有空闲的对讲机转移到新的休闲时隙上。原有的休闲时隙转化成话音时隙，并开始在这个通话时隙上中继语音通信。当这个通话结束时该通话时隙会通知通话对讲机新的休闲时隙或相关的时隙信息。对讲机会转移到系统通知的新的休闲时隙上。
2、Capacity Plus的优势
a:允许系统友好地共享所有的时隙，符合FCC等无线电管理机关的要求
b:无需专用控制时隙，不浪费系统时隙（信道）容量 ，系统成本较低!
C:无需申请及准许机制，允许快速启动通话
3、Capacity Plus的功能
Capacitypluss系统基本包含了全部mototrbo的功能：
• PTT ID
• Call Alert
• Individual Call
• Voice Privacy
• Emergency (w/ TG revert)
• Radio Check
• Radio Inhibit
• Talkgroup Scan
Capacitypluss系统新增加了系统呼叫功能：
系统呼叫将发送给全部系统中的对讲机--包括空闲及繁忙的对讲机。
• 空闲对讲机会立即加入。
• 繁忙--正在接收的对讲机会在一秒之内加入。
• 繁忙--正在发射的对讲机会在PTT结束后加入。
Capacitypluss系统的数据功能：
GPS
短信
Telemetry
Other Applications
数据可以在语音系统中传送，或翻转到指定的数据时隙中传送。
4、Capacity Plus的系统宽容功能（可靠性）
a、 当系统中的一台中继台失效时，在RDAC管理软件上会有相应的提示，此时系统仍可正常运行 ，只是容量变小了
b、 当系统中网络交换机失效时，在RDAC管理软件上会有相应的提示，此时系统中用户对讲机仍在集群方式下工作，但只会停留在失效前的中继台上。所有的中继台分别转为两时隙集群方式。
5、Capacity Plus系统实例

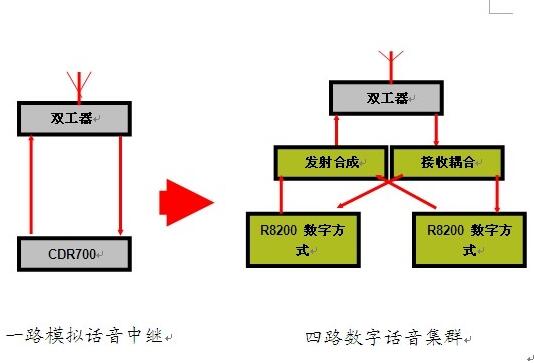

25KHz信道常规模拟中继台升级到四信道数字集群实例如下：
