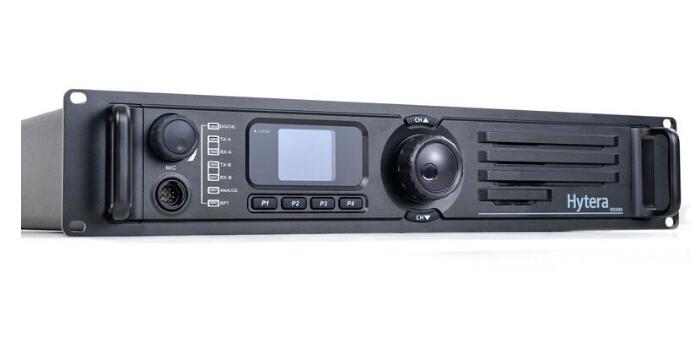

海能达RD980数字中转台介绍
RD980 是严格按照PDT常规标准精心打造的高端专业数字中转台。支持数字与模拟两种制式。品质出众，可在50W满负荷条件下100%循环工作，能满足任意常规或集群系统苛刻的要求；配备热管和温控散热风扇，提高散热效率，确保发射机于高功率状态下稳定工作。
RD980灵活高效，可安装在机架、支架、机柜内或者桌面上，安装使用简单便捷。丰富的LED指示与2.0寸高清显示屏，信息清楚呈现。
1. 产品描述
双模操作 智能切换
RD980 支持数字和模拟两种模式，其可根据收到的信号类别智能选择工作信道，为您省心省力。
领先的时分多址技术
时分多址 (TDMA) 技术的运用大幅提高了频谱利用率。比传统的FDMA系统用户容量增加了一倍。这有利于在基站、频率许可等方面节省费用，同时可缓解日益紧张的频谱资源压力。
安全的数字加密技术
先进的256位数字加密技术，可以防止通话内容被他人非法窃听，从而保障您的通信安全。
灵活的安装方式
数字中转台为标准的2RU、19英寸机柜式设计，可灵活地安装在系统机架或支架内，也可放置于桌面上，安装方式简单便捷。机箱内部还预留有小型双工器安装位置，大大节省您的整机占用空间。
卓越的散热性能
独创的热管散热器辅以温控散热风扇设计，可使热量迅速散发，确保设备在100%满功率条件下也可顺畅运行。
便捷的管理软件
通过管理软件，您可远程控制和诊断中转台。另外，你可以在数字模式下随时记录或播放音频。
独创光圈式LED设计
独创的光圈式LED设计融时尚与实用为一体，辅以2.0寸高清彩屏，不但可以使您对中转台工作状态一目了然，还可以带给您赏心悦目的视觉体验。
附件扩展功能
RD980支持第三方利用信号流和中转台二次开发PIN口控制，来完成中转台的前面板和后面板二次开发接口附件扩展功能开发。
2.功能要求
中转台远程诊断与控制
RD980支持远程（由IP端口连接到因特网）和本地诊断（由USB）PC应用软件来监控、诊断和控制中转台状态，从而提高工作效率。海能达开发的RDAC软件支持多站点网路连接，允许管理员监控接入网络的对讲机。
双时隙数字语音流
通过附件尾针，RD980支持2个语音时隙的语音流，同时也允许第三方来扩展其功能。
模拟数字自动切换
RD980支持模拟和数字信道自动切换，在向数字转换过程中，允许在模拟和数字用户之间高效的频率共用。
IP互联
RD980内置以太网驱动模块，不同基站之间可以通过IP网络基础设施进行设备互联互通，允许更大范围内的数据和语音通信。
支持在数字信道和混合信道模式下，使用IP互联功能。
高达50瓦的功率
RD980支持最大功率为50瓦，因此可增加系统覆盖范围，从而减少安装设备。
16信道
RD980支持最多16个信道，且每个信道都允许有效地对讲机网络控制，您可以使用RDAC PC工具、中转台前面板信道旋钮或中转台尾针来完成信道切换。
模拟/数字共存工作模式
RD980支持模拟和数字混合的工作模式。
模拟/数字背靠背
RD980支持模拟和数字背靠背语音交叉连接后的不同工作模式，允许模拟用户与数字用户通信，反之亦然，从而确保模拟用户向数字的平滑过渡。
模拟禁止中转
RD980支持禁止中转功能，当中转台后面板附件PIN口激活该功能时，中转发射通路将被禁止。
多亚音解码
RD980在模拟信道上最多支持解码16组亚音，允许中转各种组用户的不同模拟语音。
模拟扫描
RD980支持模拟语音和信令扫描，允许中转各种组用户的不同模拟语音。
中转台接入管理
RD980支持对讲机用户接入到中转台的控制，以便更安全的防止非法用户接入到对讲机网络。
IP互联接入管理
更加合理的使用信道资源，只有符合中转接入管理条件的IP数据才会被转发。
模拟/数字电话互连（通过DTMF信令）
RD980支持对讲机用户与电话用户之间的单向通话。允许一个对讲机用户向一个电话用户发起电话呼叫，或一个电话用户向对讲机用户发起个呼或组呼。
中转模式/基地模式操作
在模拟模式下，用户可以选择中转模式或基地台模式，选择基地台模式时，数字中转台可作为普通终端进行操作。
超级主机
允许IP互联系统中的主机与主机连接通信，实现多种IP互联业务，扩大IP互联网络的应用范围。
数字模式禁止中转功能
允许用户在数字模式下使用禁止中转功能，从而可以在数字模式下不中转接收到的数字信号。
网络菜单界面
允许用户查询中转台在IP互联网络中的信息，从而得知中转台在网络中的状态。
DMRA高级加密(选配功能)
除了支持海能达自有的高级加密（Hytera）外，还支持DMR联盟规定的高级加密（DMRA）。
多密钥解密
允许中转台使用密钥列表中多个密钥对接收到的加密信号进行解密，而不仅仅只是使用当前信道设置。
前面板可编程按键
允许用户对中转台前面板按键（P1、P2、P3、P4）进行编程设置，用户可以设置一些常用功能，从而能更加方便的对中转台进行相关操作或配置。
3. 技术参数
|
一般规格 |
|
频率 |
UHF1:400-470MHz; UHF2:450-520MHz;
UHF3:350-400MHz; VHF:136-174MHz |
|
信道数 |
16 |
|
信道间隔 |
25/20/12.5 KHz |
|
工作电压 |
13.6 V±15% |
|
电流消耗 |
待机电流 |
<0.8A |
|
发射电流 |
<11A |
|
频率稳定度 |
±0.5ppm |
|
天线阻抗 |
50Ω |
|
工作循环 |
100% |
|
外形尺寸(宽*高*厚) |
88 X 483 X 366 mm |
|
重量 |
8.5千克 |
|
LCD显示屏 |
220*176 像素，262000 色 2.0 英寸，4 行 |
|
发射部分 |
|
输出功率 |
5-50W |
|
FM调制方式 |
11KΦF3E @ 12.5 kHz
14KΦF3E @ 20 kHz
16KΦF3E @ 25 kHz |
|
4FSK数字调制方式 |
12.5kHz仅数据: 7K6ΦFXD
12.5kHz数据和语音: 7K6ΦFXW |
|
传导/辐射发射 |
-36dBm<1GHz
-30dBm>1GHz |
|
调制限制 |
±2.5kHz @ 12.5 kHz
±4.0kHz @ 20 kHz
±5.0kHz @ 25 kHz |
|
FM交流声与噪声 |
40dB @ 12.5 kHz
43dB @ 20KHz
45dB @ 25 kHz |
|
邻道功率 |
60dB @ 12.5 kHz
70dB @ 25KHz |
|
音频响应 |
+1 ~ -3 dB |
|
音频失真 |
≤3 %典型 |
|
接收部分 |
|
灵敏度（模拟） |
0.3μV (12dB SINAD)
0.22μV (典型值) (12dB SINAD)
0.4μV (20dB SINAD) |
|
灵敏度（数字） |
0.3uV/BER5% |
阻塞
TIA-603
ETSI |
90dB
90dB |
邻道选择性
TIA-603
ETSI |
65dB @ 12.5KHz/75dB @ 20/25KHz
65dB @ 12.5KHz/75dB @ 20/25KHz |
互调
TIA-603
ETSI |
75dB @ 12.5/20/25KHz
70dB @ 12.5/20/25KHz |
杂散响应抑制
TIA-603
ETSI |
80dB @ 12.5/20/25KHz
80dB @ 12.5/20/25KHz |
|
交流声与噪声 |
40dB @ 12.5 kHz
43dB @ 20KHz
45dB @ 25 kHz |
|
额定音频功率输出 |
0.5W |
|
额定音频失真 |
<3% |
|
音频响应 |
+1 ~ -3 dB |
|
传导发射杂散 |
<-57dBm |
|
环境规格 |
|
工作温度范围 |
-30℃ ~ +60℃ |
|
存储温度范围 |
-40℃ ~ +85℃
|
